Függesztett gerendacsalád szabadrezgése II.

Németh, Róbert Károly and Geleji, Borbála (2018) Függesztett gerendacsalád szabadrezgése II. Építés - Építészettudomány, 46 (3-4). pp. 351-370. ISSN 0013-9661

Preview

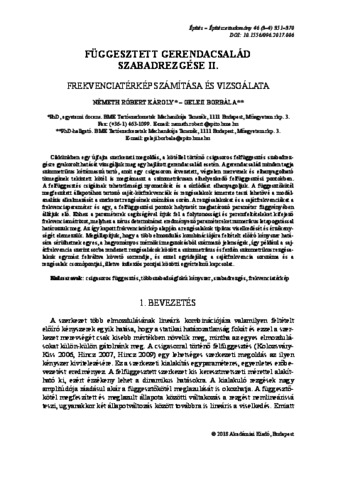

Text 096.2017.006.pdf Download (658kB) | Preview

Abstract

Cikkünkben egy újfajta szerkezeti megoldás, a kötéllel történő csigasoros felfüggesztés szabadrezgésre gyakorolt hatását vizsgáljuk meg egy hajlított gerendacsalád esetén. A gerendacsalád minden tagja szimmetrikus kéttámaszú tartó, amit egy csigasoron átvezetett, végtelen merevnek és elhanyagolható tömegűnek tekintett kötél is megtámaszt a szimmetrikusan elhelyezkedő felfüggesztési pontokban. A felfüggesztés csigáinak tehetetlenségi nyomatékát és a súrlódást elhanyagoljuk. A függesztőkötél megfeszített állapotához tartozó saját-körfrekvenciák és rezgésalakok ismerete teszi lehetővé a modálanalízis alkalmazását a szerkezet rezgésének számítása során. A rezgésalakokat és a sajátfrekvenciákat a frekvenciaparaméter és egy, a felfüggesztési pontok helyzetét meghatározó paraméter függvényében állítjuk elő. Ehhez a paraméterek segítségével írjuk fel a folytonossági és peremfeltételeket kifejező frekvenciamátrixot, melyhez a zérus determinánst eredményező paramétereket numerikus letapogatással határozzuk meg. Az így kapott frekvenciatérkép alapján a rezgésalakok tipikus viselkedését és érzékenységét elemezzük. Megállapítjuk, hogy a több elmozdulás kombinációjára feltételt előíró kényszer hatására sérülhetnek egyes, a hagyományos mérnöki megszokásból származó jelenségek, így például a sajátfrekvencia szerint sorba rendezett rezgésalakok között a szimmetrikus és ferdén szimmetrikus rezgésalakok egymást felváltva követő sorrendje, és ezzel egyidejűleg a sajátfrekvencia sorszáma és a rezgésalak csomópontjai, illetve inflexiós pontjai közötti egyértelmű kapcsolat.
