Leaded Bronze Spearhead from Budakeszi-Őzvölgy-tető ‘Hoard A’ = Ólmos lándzsa a Budakeszi-Őzvölgy-tető “A depóból”

Tarbay, János Gábor and Maróti, Boglárka (2024) Leaded Bronze Spearhead from Budakeszi-Őzvölgy-tető ‘Hoard A’ = Ólmos lándzsa a Budakeszi-Őzvölgy-tető “A depóból”. ARCHEOMETRIAI MŰHELY, 21 (4). pp. 381-394. ISSN 1786-271X

Preview

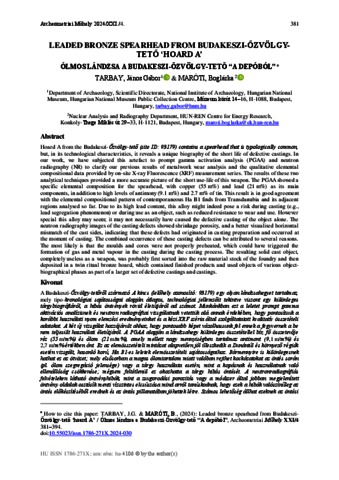

Text AM-2024-4-TG.pdf - Published Version Download (905kB) | Preview

Abstract

Hoard A from the Budakeszi-Őzvölgy-tető (site ID: 93179) contains a spearhead that is typologically common, but, in its technological characteristics, it reveals a unique biography of the short life of defective castings. In our work, we have subjected this artefact to prompt gamma activation analysis (PGAA) and neutron radiography (NR) to clarify our previous results of metalwork wear analysis and the qualitative elemental compositional data provided by on-site X-ray Fluorescence (XRF) measurement series. The results of these two analytical techniques provided a more accurate picture of the short use-life of this weapon. The PGAA showed a specific elemental composition for the spearhead, with copper (55 m%) and lead (21 m%) as its main components, in addition to high levels of antimony (9.1 m%) and 2.7 m% of tin. This result is in good agreement with the elemental compositional pattern of contemporaneous Ha B1 finds from Transdanubia and its adjacent regions analysed so far. Due to its high lead content, this alloy might indeed pose a risk during casting (e.g., lead segregation phenomenon) or during use as an object, such as reduced resistance to wear and use. However special this alloy may seem; it may not necessarily have caused the defective casting of the object alone. The neutron radiography images of the casting defects showed shrinkage porosity, and a better visualised horizontal mismatch of the cast sides, indicating that these defects had originated in casting preparation and occurred at the moment of casting. The combined occurrence of these casting defects can be attributed to several reasons. The most likely is that the moulds and cores were not properly preheated, which could have triggered the formation of gas and metal vapour in the casting during the casting process. The resulting solid cast object, completely useless as a weapon, was probably first sorted into the raw material stock of the foundry and then deposited in a twin ritual bronze hoard, which contained finished products and used objects of various objectbiographical phases as part of a larger set of defective castings and castings. | A Budakeszi-Őzvölgy-tetőről származó A kincs (lelőhely azonosító: 93179) egy olyan lándzsahegyet tartalmaz, mely tipo-kronológiai sajátosságai alapján átlagos, technológiai jellemzőit tekintve viszont egy különleges tárgybiográfiáról, a hibás öntvények rövid életútjáról ad számot. Munkánkban ezt a leletet prompt gamma aktivációs analízisnek és neutron radiográfiai vizsgálatnak vetettük alá annak érdekében, hogy pontosítsuk a korábbi használati nyom elemzési eredményeinket és a kézi XRF széria által szolgáltatatott kvalitatív összetételi adatokat. A két új vizsgálat hozzájárult ahhoz, hogy pontosabb képet vázolhassunk fel ennek a fegyvernek a be nem teljesült használati életútjáról. A PGAA alapján a lándzsahegy különleges összetétellel bír, fő összetevője réz (55 m/m%) és ólom (21 m/m%), amely mellett nagy mennyiségben tartalmaz antimont (9,1 m/m%) és 2,7 m/m% értékben ónt. Ez az elemösszetételi mintázat alapvetően jól illeszkedik a Dunántúl és környező régiók esetén vizsgált, hasonló korú, Ha B1-es leletek elemösszetételi sajátosságaihoz. Bármennyire is különlegesnek hathat ez az ötvözet; mely elsősorban a magas ólomtartalom miatt valóban rejthet kockázatokat az öntés során (pl. ólom szegregáció jelensége) vagy a tárgy használata esetén, mint a kopásnak és használatnak való ellenállóság csökkenése; mégsem feltétlenül ez okozhatta a tárgy hibás öntését. A neutronradiográfiás felvételeken látható öntvényhibák, mint a zsugorodási porozitás vagy a módszer által jobban megjelenített öntvény oldalak osztósík menti vízszintes elcsúszása mind arról tanúskodnak, hogy ezek a hibák valószínűleg az öntés előkészítéséből erednek és az öntés pillanatában jöhettek létre. Számos lehetőség állhat ezeknek az öntési hibáknak az együttes létrejötte mögött. A legvalószínűbb, hogy a nem megfelelően előmelegített öntőformák és öntőmag beindíthatta a gáz és fémgőz képződést az öntvényben az öntés során. Az eredmény egy fegyverként teljesen használhatatlan, tömörre öntött tárgy lett, melyet valószínűleg először az öntőműhely fémnyersanyag készletébe válogattak, majd egy nagyobb hibás öntvényekből és öntecsekből álló készlet részeként egy késztermékeket és különböző tárgy-biográfiai fázisú használt tárgyakat tartalmazó, kettős rituális bronzkincsben deponáltak.

Actions (login required)

Edit Item
