Lassított utántömörítő csap működtetéssel gyártott nyomásos öntvények vizsgálata = Testing of high pressure die castings produced with reduced squeeze pin velocity

Nyeste, Viktor and Mikó, Tamás and Kazup, Ágota and Kovács, Árpád and Molnár, Dániel and Mertinger, Valéria (2025) Lassított utántömörítő csap működtetéssel gyártott nyomásos öntvények vizsgálata = Testing of high pressure die castings produced with reduced squeeze pin velocity. BÁNYÁSZATI ÉS KOHÁSZATI LAPOK (2023-), 158 (2). pp. 34-43. ISSN 3057-9899

Preview

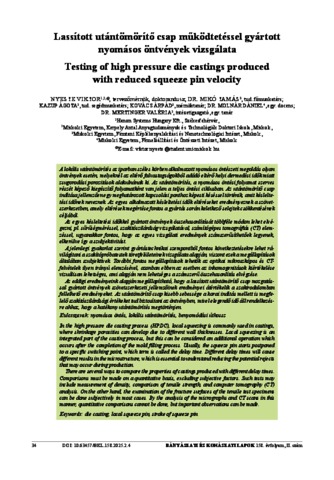

Text 19677-Cikkszovege-78960-2-10-20250721.pdf - Published Version Download (2MB) | Preview

Abstract

A lokális utántömörítés az iparban széles körben alkalmazott nyomásos öntészeti megoldás olyan öntvények esetén, melyeknél az eltérő falvastagságokból adódó eltérő helyi dermedési idők miatt zsugorodási porozitások alakulnának ki. Az utántömörítés, a nyomásos öntési folyamat szerves részét képező kiegészítő folyamatként van jelen a teljes öntési ciklusban. Az utántömörítő csap indítása jellemzően egy meghatározott kapcsolási ponthoz képesti késéssel történik, amit késleltetési időnek neveznek. Az egyes alkalmazott késleltetési idők eltéréseket eredményeznek a szövetszerkezetben, amely eltérések megértése fontos a gyártás során keletkező selejtek csökkentésének céljából. Az egyes késleltetési időkkel gyártott öntvények összehasonlítását többféle módon lehet elvégezni, pl. sűrűségméréssel, szakítószilárdság vizsgálatával, számítógépes tomográfiás (CT) elemzéssel, ugyanakkor fontos, hogy az egyes vizsgálati eredmények számszerűsíthetőek legyenek, elkerülve így a szubjektivitást. A jelenlegi gyakorlat szerint gyártástechnikai szempontból fontos következtetésekre lehet rávilágítani a szakítópróbatestek töretfelületeinek vizsgálata alapján, viszont ezek a megállapítások általában szubjektívek. További fontos megállapítások tehetők az optikai mikroszkópos és CT-felvételek ilyen irányú elemzésével, azonban ebben az esetben az inhomogenitások kiértékelése vizuálisan lehetséges, ami alapján nem lehetséges a számszerű összehasonlítás elvégzése.Az eddigi eredményeink alapján megállapítható, hogy a lassított utántömörítő csap mozgatással gyártott öntvények szövetszerkezeti jellemzőinek eredményei átértékelik a szakirodalomban fellelhető eredményeket. Az utántömörítő csap kisebb sebessége a korai indítás mellett is megfelelő szakítószilárdsági értékeket tud biztosítani az öntvényben, mivel elegendő idő áll rendelkezésre ahhoz, hogy a hatékony utántömörítés megtörténjen. | In the high pressure die casting process (HPDC), local squeezing is commonly used in castings, where shrinkage porosities can develop due to different wall thicknesses. Local squeezing is an integrated part of the casting process, but this can be considered an additional operation which occurs after the completion of the mold filling process. Usually, the squeeze pin starts postponed to a specific switching point, which term is called the delay time. Different delay times will cause different results in the microstructure, which is essential to understand reducing the potential rejects that may occur during production. There are several ways to compare the properties of castings produced with different delay times. Comparisons must be made on a quantitative basis, excluding subjective factors. Such tests may include measurement of density, comparison of tensile strength, and computer tomography (CT) analysis. On the other hand, the examination of the fracture surfaces of the tensile test specimens can be done subjectively in most cases. By the analysis of the micrographs and CT scans in this manner, quantitative comparisons cannot be done, but important observations can be made.
