Akrilnitril-butadién-sztirol (ABS) lemezek kavaró dörzshegesztésének erőtani és kötésszilárdsági vizsgálata

Stadler, Róbert Gábor and Horváth, Richárd (2023) Akrilnitril-butadién-sztirol (ABS) lemezek kavaró dörzshegesztésének erőtani és kötésszilárdsági vizsgálata. ACTA MATERIALIA TRANSYLVANICA (HU), 6 (1). pp. 53-58. ISSN 2601-1883

Preview

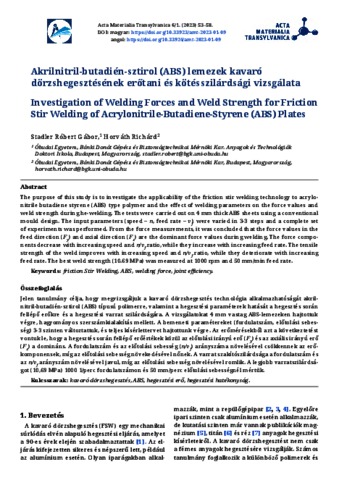

Text Acta2023-1-HU-09-Stadler.pdf - Published Version Download (941kB) | Preview

Abstract

Jelen tanulmány célja, hogy megvizsgáljuk a kavaró dörzshegesztés technológia alkalmazhatóságát akrilnitril-butadién-sztirol (ABS) típusú polimerre, valamint a hegesztési paraméterek hatását a hegesztés során fellépő erőkre és a hegesztési varrat szilárdságára. A vizsgálatokat 4 mm vastag ABS-lemezeken hajtottuk végre, hagyományos szerszámkialakítás mellett. A bemeneti paramétereket (fordulatszám, előtolási sebesség) 3-3 szinten változtattuk, és teljes kísérlettervet hajtottunk végre. Az erőmérésekből azt a következtetést vontuk le, hogy a hegesztés során fellépő erőértékek közül az előtolási irányú erő (Fy) és az axiális irányú erő (Fz) a domináns. A fordulatszám és az előtolási sebesség (n/vf ) arányszáma növelésével csökkennek az erőkomponensek, míg az előtolási sebesség növekedésével nőnek. A varrat szakítószilárdsága a fordulatszám és az n/vf arányszám növelésével javul, míg az előtolási sebesség növelésével romlik. A legjobb varratszilárdságot (10,69 MPa) 1000 1/perc fordulatszámon és 50 mm/perc előtolási sebességnél mértük.

Actions (login required)

Edit Item
