A durvaszemcsés övezet keménysége a hűlési idő függvényében szerkezeti acéloknál = The hardness of CGHAZ as a function of the cooling time in structural steels

Gáspár, Marcell Gyula and Kovács, Judit and Sainio, Johannes and Tervo, Henri (2025) A durvaszemcsés övezet keménysége a hűlési idő függvényében szerkezeti acéloknál = The hardness of CGHAZ as a function of the cooling time in structural steels. HEGESZTÉSTECHNIKA, 36 (1). T35-T42. ISSN 1215-8372

Preview

Text A durvaszemcsés övezet keménysége a hűlési idő függvényében szerkezeti acéloknál_Hegesztéstechnika.pdf - Published Version Download (9MB) | Preview

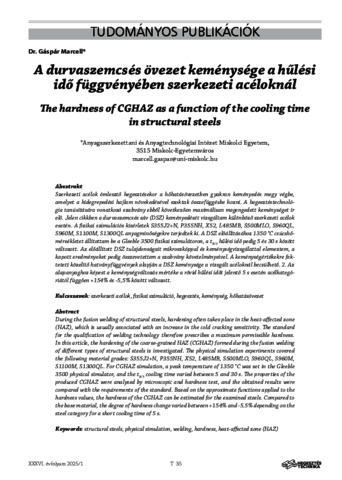

Abstract

Szerkezeti acélok ömlesztő hegesztésekor a hőhatásövezetben gyakran keményedés megy végbe, amelyet a hidegrepedési hajlam növekedésével szoktak összefüggésbe hozni. A hegesztéstechnológia tanúsítására vonatkozó szabvány ebből következően maximálisan megengedett keménységet ír elő. Jelen cikkben a durvaszemcsés sáv (DSZ) keményedését vizsgáltam különböző szerkezeti acélok esetén. A fizikai szimulációs kísérletek S355J2+N, P355NH, X52, L485MB, S500MLO, S960QL, S960M, S1100M, S1300QL anyagminőségekre terjedtek ki. A DSZ előállításához 1350 °C csúcshőmérsékletet állítottam be a Gleeble 3500 fizikai szimulátoron, a t8/5 hűlési idő pedig 5 és 30 s között változott. Az előállított DSZ tulajdonságait mikroszkóppal és keménységvizsgálattal elemeztem, a kapott eredményeket pedig összevetettem a szabvány követelményeivel. A keménységértékekre fektetett közelítő hatványfüggvények alapján a DSZ keménysége a vizsgált acéloknál becsülhető. 2. Az alapanyaghoz képest a keménységváltozás mértéke a rövid hűlési időt jelentő 5 s esetén acélkategóriától függően +154% és -5,5% között változott. | During the fusion welding of structural steels, hardening often takes place in the heat-affected zone (HAZ), which is usually associated with an increase in the cold cracking sensitivity. The standard for the qualification of welding technology therefore prescribes a maximum permissible hardness. In this article, the hardening of the coarse-grained HAZ (CGHAZ) formed during the fusion welding of different types of structural steels is investigated. The physical simulation experiments covered the following material grades: S355J2+N, P355NH, X52, L485MB, S500MLO, S960QL, S960M, S1100M, S1300QL. For CGHAZ simulation, a peak temperature of 1350 °C was set in the Gleeble 3500 physical simulator, and the t8/5 cooling time varied between 5 and 30 s. The properties of the produced CGHAZ were analysed by microscopic and hardness test, and the obtained results were compared with the requirements of the standard. Based on the approximate functions applied to the hardness values, the hardness of the CGHAZ can be estimated for the examined steels. Compared to the base material, the degree of hardness change varied between +154% and -5.5% depending on the steel category for a short cooling time of 5 s.

Actions (login required)

Edit Item
