Gyéresi, Hunor András and Cristea, Luciana and Máté, Márton (2021) Az Arkhimédész-féle spirális vezérvonalú fogaskerék lefejtő marófeje pontosságának növelése. Műszaki Tudományos Közlemények (14). pp. 23-29. ISSN 2393-1280
|
Text

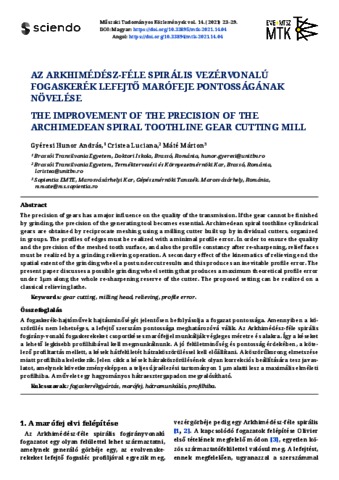

MTK14-04-Gyeresi.pdf Download (1MB) | Preview |
Abstract
A fogaskerék-hajtóművek hajtásminőségét jelentősen befolyásolja a fogazat pontossága. Amennyiben a köszörülés nem lehetséges, a lefejtő szerszám pontossága meghatározóvá válik. Az Arkhimédész-féle spirális fogirány-vonalú fogaskerekeket csoportkéses marófejjel munkálják végleges méretre és alakra. Így a késeket a lehető legkisebb profilhibával kell megmunkálnunk. A jó felületminőség és pontosság érdekében, a kötelező profiltartás mellett, a kések hátfelületét hátraköszörüléssel kell előállítani. A köszörűkorong elmetszése miatt profilhiba keletkezik. Jelen cikk a kések hátraköszörülésének olyan korrekciós beállítására tesz javaslatot, amelynek következményeképpen a teljes újraélezési tartományon 1 μm alatti lesz a maximális elméleti profilhiba. A művelet egy hagyományos hátraesztergapadon megvalósítható.
| Item Type: | Article |
|---|---|
| Subjects: | T Technology / alkalmazott, műszaki tudományok > T2 Technology (General) / műszaki tudományok általában |
| SWORD Depositor: | MTMT SWORD |
| Depositing User: | Zsolt Baráth |
| Date Deposited: | 05 Oct 2022 07:57 |
| Last Modified: | 05 Oct 2022 07:57 |
| URI: | http://real.mtak.hu/id/eprint/151071 |
