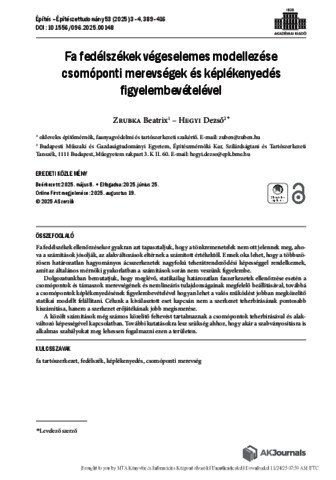

Fa fedélszékek végeselemes modellezése csomóponti merevségek és képlékenyedés figyelembevételével = The Finite Element Analysis of Timber Roofs Using Proper Stiffness and Plastic Limit of the Connections

Zrubka, Beatrix and Hegyi, Dezső (2025) Fa fedélszékek végeselemes modellezése csomóponti merevségek és képlékenyedés figyelembevételével = The Finite Element Analysis of Timber Roofs Using Proper Stiffness and Plastic Limit of the Connections. ÉPÍTÉS-ÉPÍTÉSZETTUDOMÁNY, 53 (3-4). pp. 389-416. ISSN 0013-9661

Preview

Text 096-article-p389.pdf - Published Version Available under License Creative Commons Attribution. Download (7MB) | Preview

Abstract

Fa fedélszékek ellenőrzésekor gyakran azt tapasztaljuk, hogy a tönkremenetelek nem ott jelennek meg, ahova a számítások jósolják, az alakváltozások eltérnek a számított értékektől. Ennek oka lehet, hogy a többszörösen határozatlan hagyományos ácsszerkezetek nagyfokú teherátrendeződési képességgel rendelkeznek, amit az általános mérnöki gyakorlatban a számítások során nem veszünk figyelembe. Dolgozatunkban bemutatjuk, hogy meglévő, statikailag határozatlan faszerkezetek ellenőrzése esetén a csomópontok és támaszok merevségének és nemlineáris tulajdonságainak megfelelő beállításával, továbbá a csomópontok képlékenyedésének figyelembevételével hogyan lehet a valós működést jobban megközelítő statikai modellt felállítani. Célunk a kiválasztott eset kapcsán nem a szerkezet teherbírásának pontosabb kiszámítása, hanem a szerkezet erőjátékának jobb megismerése. A közölt számítások még számos közelítő feltevést tartalmaznak a csomópontok teherbírásával és alakváltozó képességével kapcsolatban. További kutatásokra lesz szükség ahhoz, hogy akár a szabványosításra is alkalmas szabályokat meg lehessen fogalmazni ezen a területen. | During the analysis of timber roofs the structures are often found to show different deformations and malfunctions than the calculations would suggest. The reason might be that timber roofs are highly indeterminate structures with a high load transfer capacity, which, is not taken into account in the calculations in common engineering practice.This paper represents the analysis of a real roof with the adjustment of stiffness and plastic limit of the connections. The adjustments result in a better match to the onsite experience of the roof. The focus was not on gaining a more precise calculation of the load bearing capacity, but to better understand the behavior of the system.The methods used in the representation of the stiffness and the plastic limit of the connection were raw approximations based on recent knowledge. Further research will be necessary on this topic to formulate proper rules for the analysis of roofs that might even be suitable for standardization. © 2025 Elsevier B.V., All rights reserved.
