Koszinusz-fogaskerékpár profileltolásának hatásai

Máté, Márton and Gál, Károly-István (2024) Koszinusz-fogaskerékpár profileltolásának hatásai. MŰSZAKI TUDOMÁNYOS KÖZLEMÉNYEK (HU), 20. pp. 48-53. ISSN 2393-1280

Preview

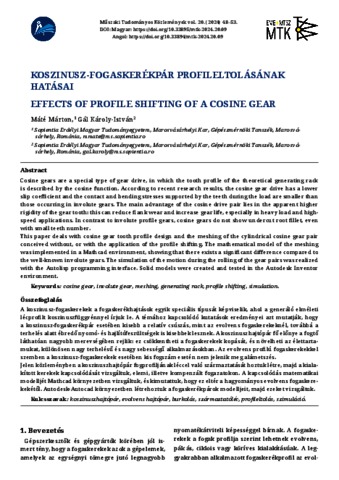

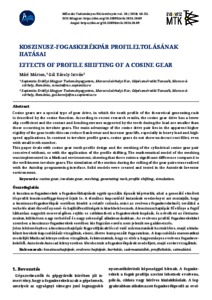

Text MTK20-09-Mate.pdf - Published Version Download (2MB) | Preview

Abstract

A koszinusz-fogaskerekek a fogaskerékhajtások egyik speciális típusát képviselik, ahol a generáló elméleti lécprofilt koszinuszfüggvénnyel írjuk le. A témához kapcsolódó kutatások eredményei azt mutatják, hogy a koszinusz-fogaskerékpár esetében kisebb a relatív csúszás, mint az evolvens fogaskerekeknél, továbbá a terhelés alatt ébredő nyomó- és hajlítófeszültségek is kisebbek lesznek. A koszinuszhajtópár fő előnye a fogtő láthatóan nagyobb merevségében rejlik: ez csökkentheti a fogaskerekek kopását, és növelheti az élettarta mukat, különösen nagy terhelésű és nagy sebességű alkalmazásokban. Az evolvens profilú fogaskerekekkel szemben a koszinusz-fogaskerekek esetében kis fogszám esetén nem jelenik meg alámetszés. Jelen közleményben a koszinuszhajtópár fogprofiljának léccel való származtatását hoztuk létre, majd a kiala kított kerekek kapcsolódását vizsgáltuk, elemi, illetve kompenzált fogazatokon. A kapcsolódás matematikai modelljét Mathcad környezetben vizsgáltuk, és kimutattuk, hogy ez eltér a hagyományos evolvens fogaskere kekétől. Autodesk-Autocad környezetben létrehoztuk a fogaskerékpárok modelljeit, majd ezeket vizsgáltuk.
