Koszinuszprofilú lefejtőléccel gyártott fogaskerékpár szintézise és CAD-vizsgálata

Máté, Márton and Gál, Károly-István and Tolvaly-Roșca, Ferenc (2023) Koszinuszprofilú lefejtőléccel gyártott fogaskerékpár szintézise és CAD-vizsgálata. MŰSZAKI TUDOMÁNYOS KÖZLEMÉNYEK (HU), 19. pp. 37-43. ISSN 2393-1280

Preview

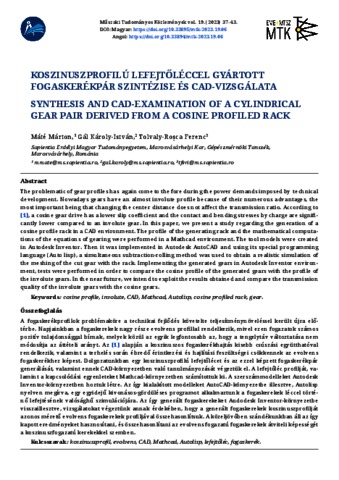

Text MTK19-06-Mate.pdf - Published Version Download (2MB) | Preview

Abstract

A fogaskerékprofilok problémaköre a technikai fejlődés követelte teljesítménynöveléssel került újra elő térbe. Napjainkban a fogaskerekek nagy része evolvens profillal rendelkezik, mivel ezen fogazatok számos pozitív tulajdonsággal bírnak, melyek közül az egyik legfontosabb az, hogy a tengelytáv változtatása nem módosítja az áttételi arányt. Az [1] alapján a koszinuszos fogaskerékhajtás kisebb csúszási együtthatóval rendelkezik, valamint a terhelés során ébredő érintkezési és hajlítási feszültségei csökkennek az evolvens fogaskerékhez képest. Dolgozatunkban egy koszinuszprofilú lefejtőlécet és az ezzel képzett fogaskerékpár generálását, valamint ennek CAD-környezetben való tanulmányozását végeztük el. A lefejtőléc profilját, va lamint a kapcsolódási egyenleteket Mathcad-környezetben számítottuk ki. A szerszámmodelleket Autodesk Inventor-környezetben hoztuk létre. Az így kialakított modelleket AutoCAD-környezetbe illesztve, Autolisp nyelven megírva, egy egyidejű kivonásos-gördüléses programot alkalmaztunk a fogaskerekek léccel törté nő lefejtésének valósághű szimulációjára. Az így generált fogaskerekeket Audodesk Inventor-környezetbe visszaillesztve, vizsgálatokat végeztünk annak érdekében, hogy a generált fogaskerekek koszinuszprofilját azonos méretű evolvens fogaskerekek profiljával összehasonlítsuk. A közeljövőben szándékunkban áll az így kapott eredményeket hasznosítani, és összehasonlítani az evolvens fogazatú fogaskerekek átviteli képességét a koszinuszfogazatú kerekekkel szemben.
